EAGLE

EAGLE

EAGLE

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ KOMPRESORY

  • Výkonnost: 3,8-48,8 m³/min
  • Tlak max.: 7-8-10 bar
  • Elektromotor: 37-315 kW

Nabízíme udržitelnější vzduchová řešení s certifikací třídy 0 , plně bezolejová, pro potravinářský, nápojový, chemický a elektronický průmysl.

Přečtěte si více

Hlavní vlastnosti

Obecné vlastnosti

  •  Elektromotory třídy účinnosti IE4
  • Odhlučněná stříška
  • Součásti stříšky s elektrostatickým povlakem pro vysokou odolnost proti korozi
  • Ochrana elektromotoru proti přetížení
  • K dispozici jsou varianty se vzduchovým a vodním chlazením
  • Možnosti pohonu s pevnými a proměnnými otáčkami
  • Softstartér u modelů s pevnými otáčkami
  • Systém pohonu s přímou vazbou

Výhody

  • Produkuje méně odpadu z filtrů než kompresory se vstřikováním oleje, což snižuje náklady na údržbu.
  • Lze jej bezpečně používat v citlivých průmyslových odvětvích, jako jsou potravinářský a farmaceutický průmysl, pro zajištění nejvyšší hygieny.
  • Vysoce odolný výkon vhodný pro práci v nejnáročnějších provozních podmínkách.
  • Modely s technologií VSD šetří až 65 % energie a snižují vaše náklady na energii.
  • Speciální Venturiho konstrukce zabraňuje rychlému kolísání tlaku a vysokofrekvenčním vibracím.
  • Blok šroubů

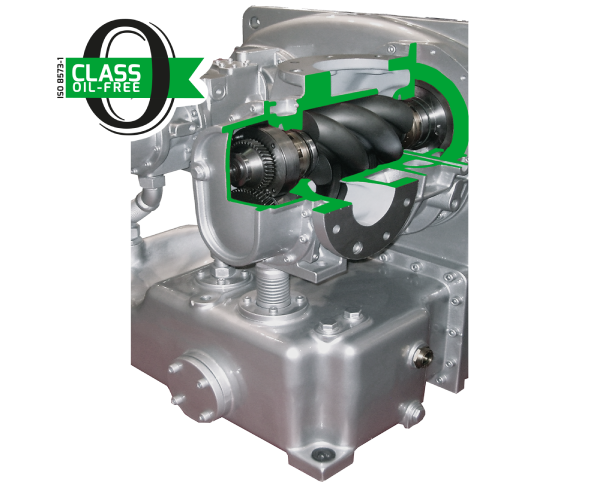

    Blok šroubů
    • Dvoustupňový šroubový blok
    • Ložiskový systém vyvinutý podle nejnovějších technologií zajišťuje dlouhou životnost a provoz bez vibrací
    • Systém těsnění na vysoké úrovni zajišťuje vysoký výkon i při dlouhém provozu
    • Synchronizační převody pro bezkontaktní přenos výkonu mezi rotory
    • Speciálně potažené vnitřní části rotorů a skříně rotoru pro minimální toleranci mezer a vysokou účinnost
    • Rotory z nerezové oceli pro eliminaci rizika koroze a zablokování, pro dlouhou životnost
    • Povlak Ultracoat pro odolnost vůči vysokým teplotám
  • Chladící systém a regulátor sání

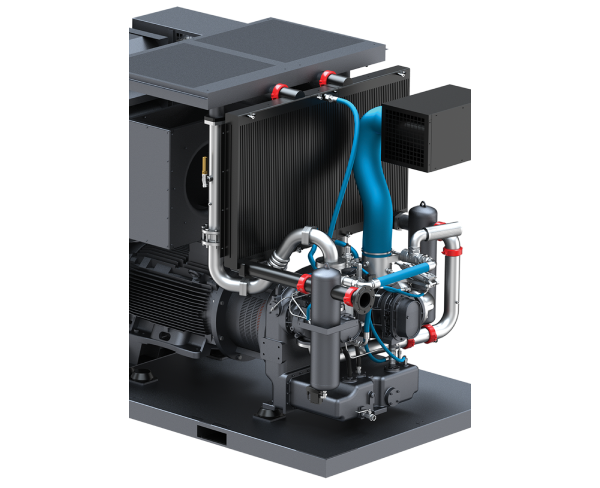

    Chladicí systém

    • Dvoustupňové chlazení s předchlazovacím systémem z trubek a žeber z nerezové oceli
    • Následné chlazení se systémem hliníkových tyčí a desek
    • Snadná údržba a čištění
    • Omyvatelný panelový filtr
    • Optimální cirkulace vzduchu ve skříni pro udržení chladného motoru a šroubového bloku

    Regulátor sání

    • Snadno udržovatelné a spolehlivé ventily, které nejsou ovlivněny znečištěním a kondenzací.
    • Hydraulické regulátory sání jsou spolehlivější a snadněji se udržují než pneumatické regulátory sání.
    Chladící systém
  • 100% bezolejový stlačený vzduch
    Olej
    • Je navržen v souladu s citlivými a přesnými výrobními podmínkami.
    • Chrání životní prostředí a šetří energii.
    • Je vyráběn v souladu se všemi světovými normami a předpisy.
    • Zabraňuje poškození vašich výrobků a kontaminaci výrobních linek.
    • Proto eliminuje zbytečné prostoje strojů.
    • Zaručuje vysokou kvalitu stlačeného vzduchu, kterou potřebujete.
  • Řídící jednotka
    • Bez nutnosti použití externího hlavního ovladače, možnost synchronizované práce až pro 5 kompresorů.
    • Týdenní plánovač pro spouštění / zastavování stroje ve 3 různých časových intervalech, které lze individuálně nastavit pro každý den v týdnu.
    • Funkce duálního PID u modelů vybavených invertorem může pracovat současně s PID pro teplotu a tlak
    • PID pro tlak u modelů vybavených invertorem zajišťuje energeticky účinný provoz udržováním tlaku na požadované úrovni
    • Teplotní PID u modelů vybavených invertorem řídí otáčky ventilátoru tak, aby se udržovala co nejefektivnější provozní teplota šroubového bloku.
    • U modelů vybavených měničem jsou všechna řídicí data měniče a kompresoru spravována z jednoho bodu
    • Interní komunikace ModBus
    • Uživatelsky přívětivé rozhraní na obrazovce
    • Protokol alarmů zaznamenává posledních 20 alarmů
    • Pravidelná upozornění na údržbu a záznamy v deníku
  • Technická data
    Model Tlak Kapacita Výkon motoru Velikost připojení Rozměry (mm) Váha
    Vzduchem chlazený / vodou chlazený Vzduchem chlazený / vodou chlazený
      bar psi m³/min cfm kW/HP   Délka Šířka Výška kg
    EAGLE 37 7 100 6 212 37/50 G 2" 2593 1640 2160 2270/2285
    8,5 125 5,3 187
    10 145 4,8 170
    EAGLE 45 7 100 7,5 265 45/60 G 2" 2593 1640 2160 2450/2460
    8,5 125 6,5 230
    10 145 5,9 208
    EAGLE 55 7 100 9,4 332 55/75 G 2" 2593 1640 2160 2600/2610
    8,5 125 8,6 304
    10 145 7,5 265
    EAGLE 75 7 100 12,7 449 75/100 G 2" 2593 1640 2160 2860/2850
    8,5 125 11,8 417
    10 145 10,2 360
    EAGLE 90 8,5 125 12,7 449 90/125 G 2" 2593 1640 2160 2950/3015
    10 145 12,6 445
    EAGLE 90 B 7 100 15,5 547 90/125 DN 80 3197 1840 2450/2200 3650/3900
    8,5 125 13 459
    10 145 13 459
    EAGLE 110 7 100 19,5 689 110/150 DN 80 3197 1840 2450/2200 3750/4000
    8,5 125 17,6 622
    10 145 15,5 547
    EAGLE 132 7 100 22,3 788 132/180 DN 80 3197 1840 2450/2200 3900/4150
    8,5 125 20,9 738
    10 145 19,4 685
    EAGLE 160 7 100 25,4 897 160/220 DN 80 3197 1840 2450/2200 4150/4400
    8,5 125 25,3 893
    10 145 24 848
    EAGLE 185 7 100 28 989 185/250 DN 80 3197 1840 2450/2200 4150/4400
    8,5 125 28 989
    10 145 28 989
    EAGLE 200 7 100 36 1271 200/270 DN 100 3797/3544 2140 2715/ 2450 5900/6100
    8,5 125 34 1200
    10 145 28,3 999
    EAGLE 250 7 100 44,3 1564 250/340 DN 100 3797/3544 2140 2715/ 2450 6100/6350
    8,5 125 40,5 1430
    10 145 35,8 1264
    EAGLE 315 7 100 48,7 1720 315/430 DN 100 3797/3544 2140 2715/ 2450 6300/6500
    8,5 125 48,7 1720
    10 145 44,2 1560



    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Technická data (VSD)
    Model Tlak Kapacita* Motor Velikost připojení Rozměry (mm)
    (Vzduchem chlazený / vodou chlazený)
      bar psi Minimum Maximum kW/HP   Délka Šířka Výška
    m³/min - cfm m³/min - cfm
    EAGLE 55 VSD 7 100 3,8 134 9,1 321 55/75 G 2" 2588/2593 1640 2160
    8,5 125 3,7 131 8,3 293
    10 145 3,7 131 7,5 265
    EAGLE 75 VSD 7 100 6,2 219 12,8 452 75/100 G 2" 2588/2593 1640 2160
    8,5 125 6,2 219 11,9 420
    10 145 6,2 219 11 389
    EAGLE 90 VSD 7 100 6,2 219 14,6 516 90/125 G 2" 2588/2593 1640 2160
    8,5 125 6,2 219 14,2 501
    10 145 6,2 219 13,2 466
    EAGLE 110 VSD 7 100 10,4 367 20,4 720 110/150 DN 80 3197 1840 2450/2200
    8,5 125 10,3 364 18,5 653
    10 145 10,3 364 17,4 614
    EAGLE 132 VSD 7 100 10,4 367 22,2 784 132/180 DN 80 3197 1840 2450/2200
    8,5 125 10,4 367 21 742
    10 145 10,3 364 19,6 692
    EAGLE 160 VSD 7 100 10,7 378 26,9 950 160/220 DN 80 3197 1840 2450/2200
    8,5 125 10,6 374 25,5 901
    10 145 10,6 374 23,5 830
    EAGLE 185 VSD 7 100 14 494 29,6 1045 185/250 DN 80 3197 1840 2450/2200
    8,5 125 14 494 29,5 1042
    10 145 13,9 491 27,7 978
    EAGLE 200 VSD 7 100 17,4 614 36,2 1278 200/270 DN 100 3797/3540 2140 2715/2450
    8,5 125 17,3 611 33,3 1176
    10 145 17,2 607 30,4 1074
    EAGLE 250 VSD 7 100 18,9 667 44,6 1575 250/340 DN 100 3797/3540 2140 2715/2450
    8,5 125 18,8 664 41,3 1458
    10 145 18,7 660 38,2 1349
    EAGLE 315 VSD 7 100 22,9 809 48,8 1723 315/430 DN 100 3797/3540 2140 2715/2450
    8,5 125 22,9 809 46,6 1646
    10 145 22,9 809 46,3 1635



    • Výkony jednotky jsou měřeny v referenčních podmínkách, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití Smartoilu.
    • Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku volného vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Brožura
    Zobrazit brožurupdf6.26 MB
